画像データ上にマーカーや領域などの図を描画したり、計測したりすることができます。

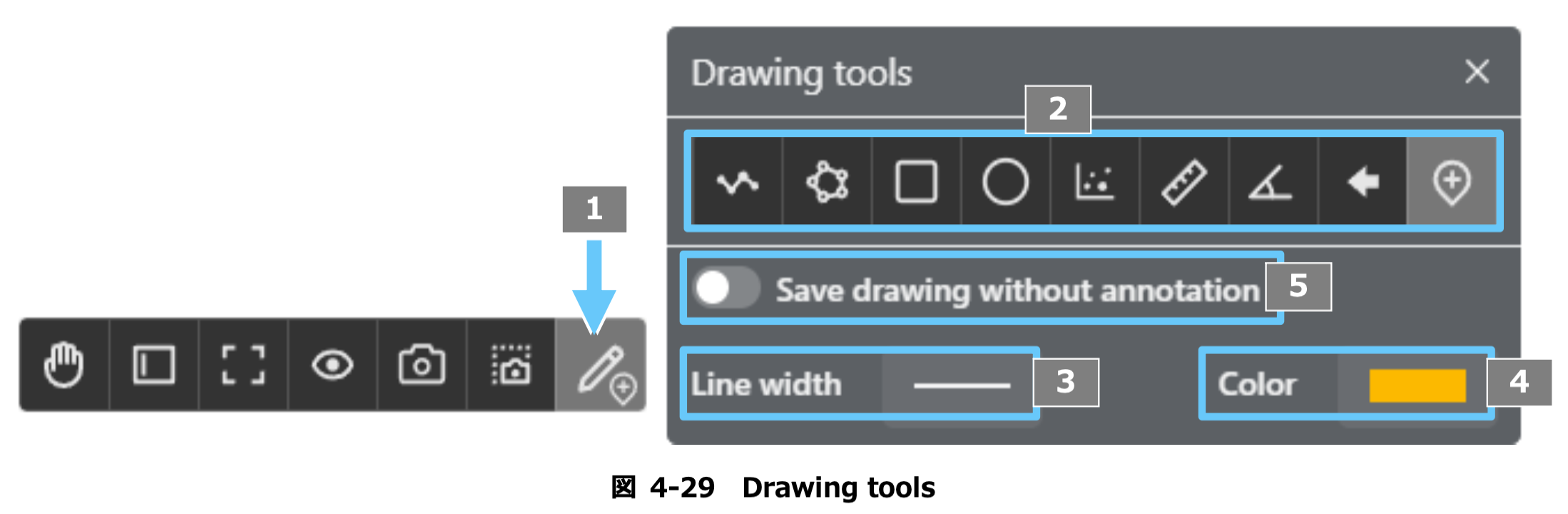

4.5.1 Drawing tools
1 画面下のコントロール右端にある
をクリックします。
[Drawing tools] 画面が表示されます。
補足
マーク右下の図は、[Drawing tools] 画面にて選択されている描画モードによって異なります。
2 [Drawing tools] 画面で、描画マーカーのタイプを選択します。
画像データ画像上のマウスポインターが + に切り替わります。
3 [Line width] をクリックして、線の太さを選択します。
4 [Color] をクリックして、線の色を選択します。
5 描画の度にマーカーのタイトルなどを入力する [Drawing annotation] 画面を表示せずに保存したい場合は、[Save drawing without annotation] を ON にします。
CASE 内の一覧画面が表示されます。

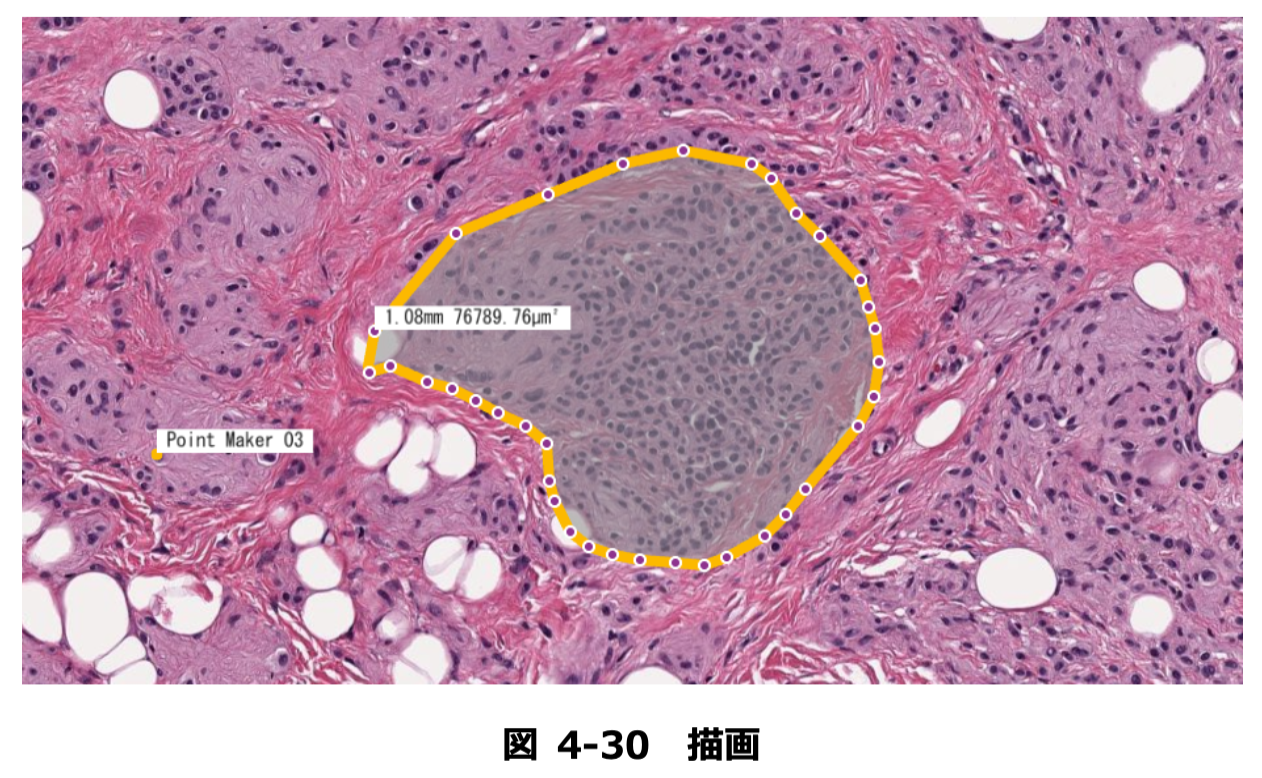

6 画像データ画像上にマウスでマーカーを描きます。(描画方法は「4.5.2 描画方法と作図例」を参照)
描画後、[Drawing annotation] 画面が表示されます。

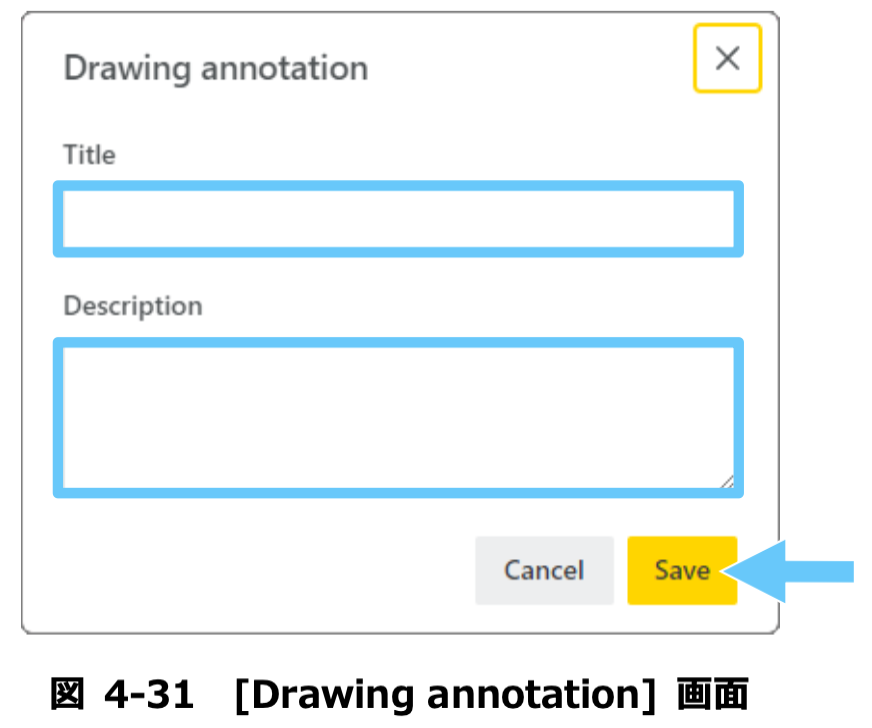

7 [Drawing annotation] 画面で、必要項目を入力して [Save] ボタンをクリックします。

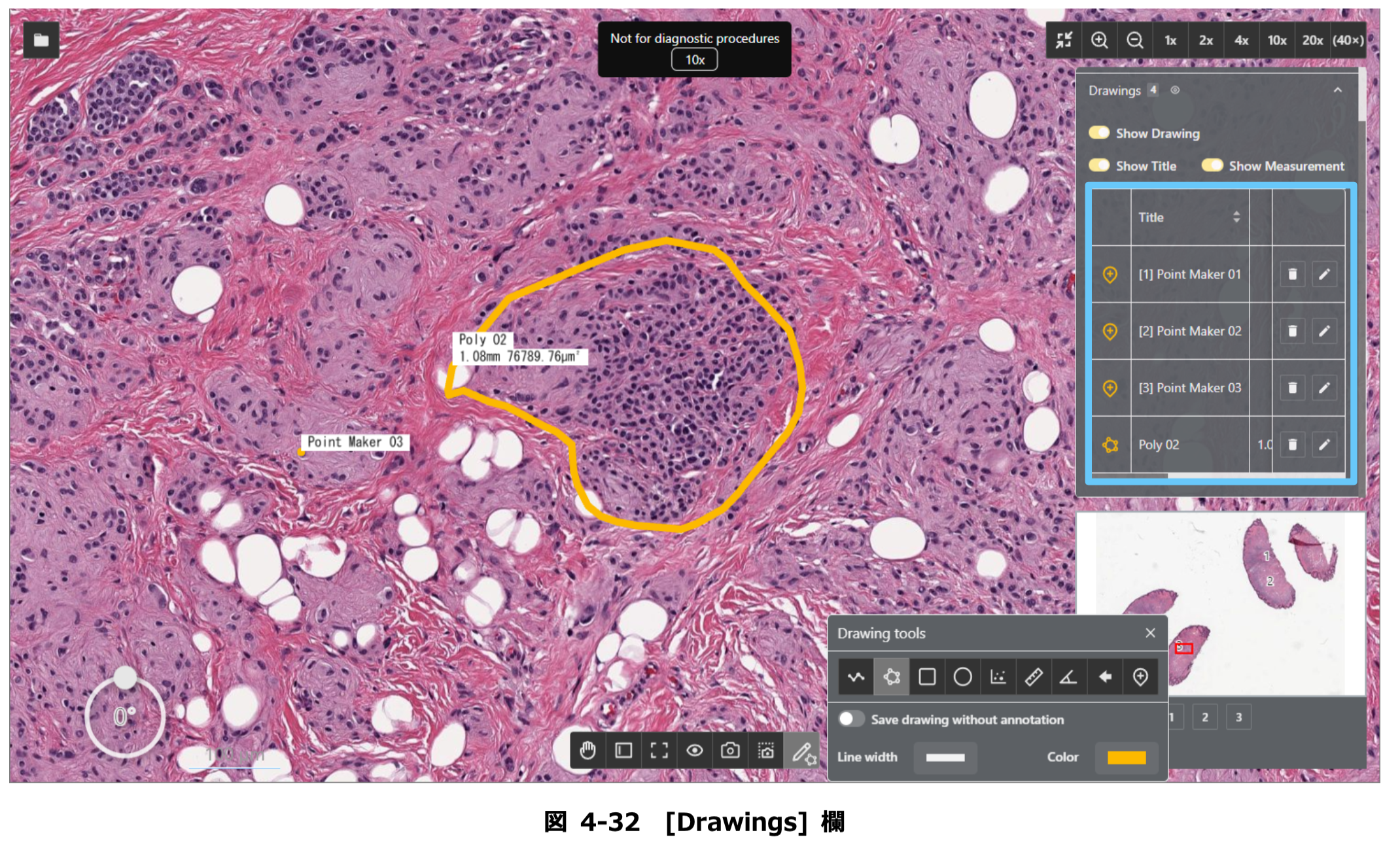

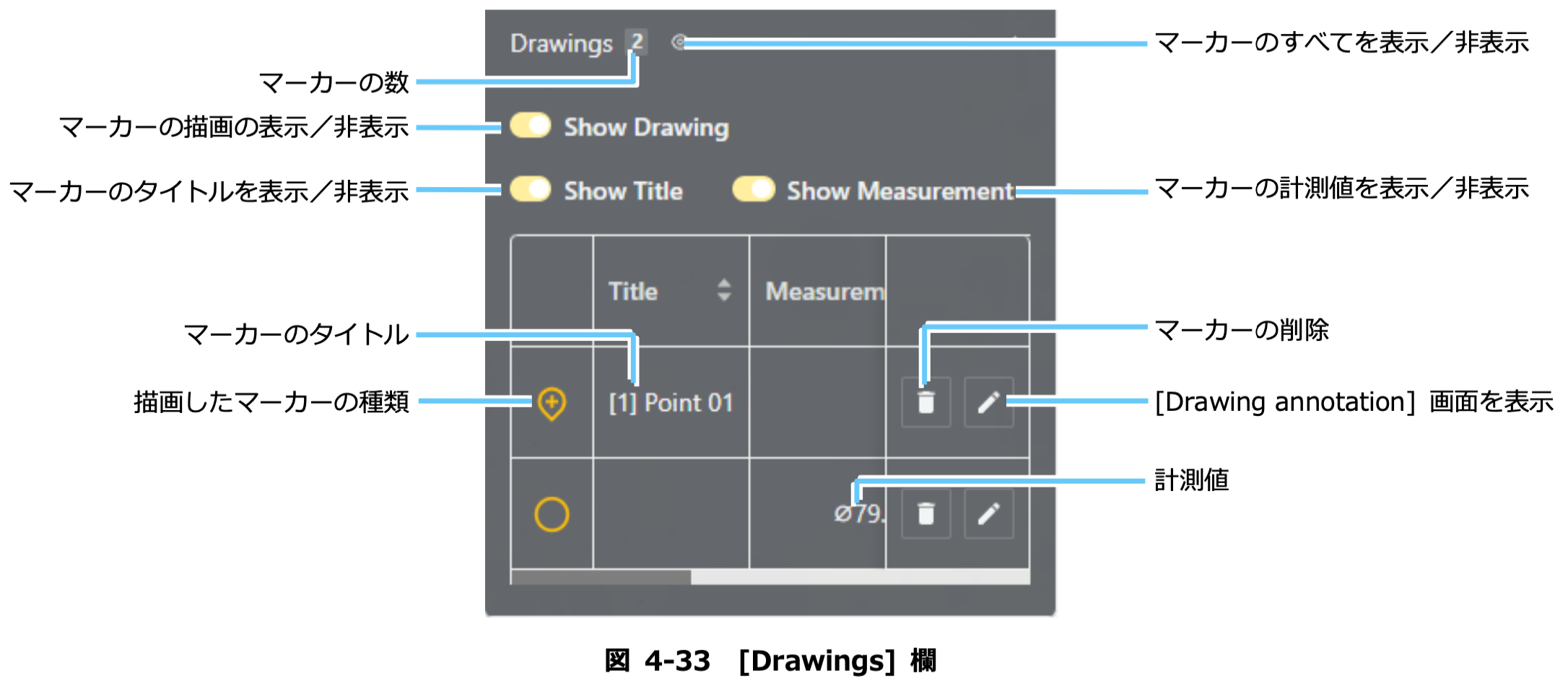

画面右の [Drawings] 欄に描画したマーカーの情報が表示されます。
[Drawings] 欄ではマーカーの情報の編集、削除が行えます。
4.5.2 描画方法と作図例
各マーカーの描画方法と作図例を記します。

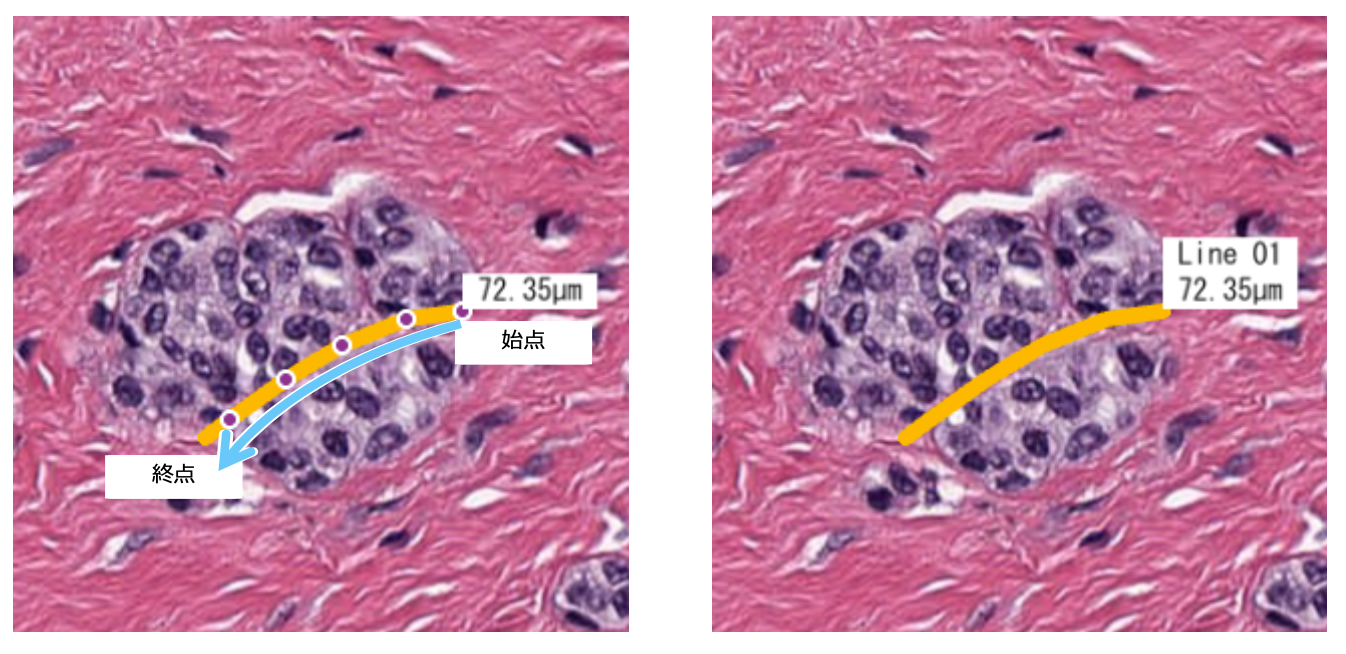

(1) フリーハンド(線)
始点から終点までマウスをドラッグするとフリーハンドの線を描画1
計測値: 始点から終点までの⻑さ

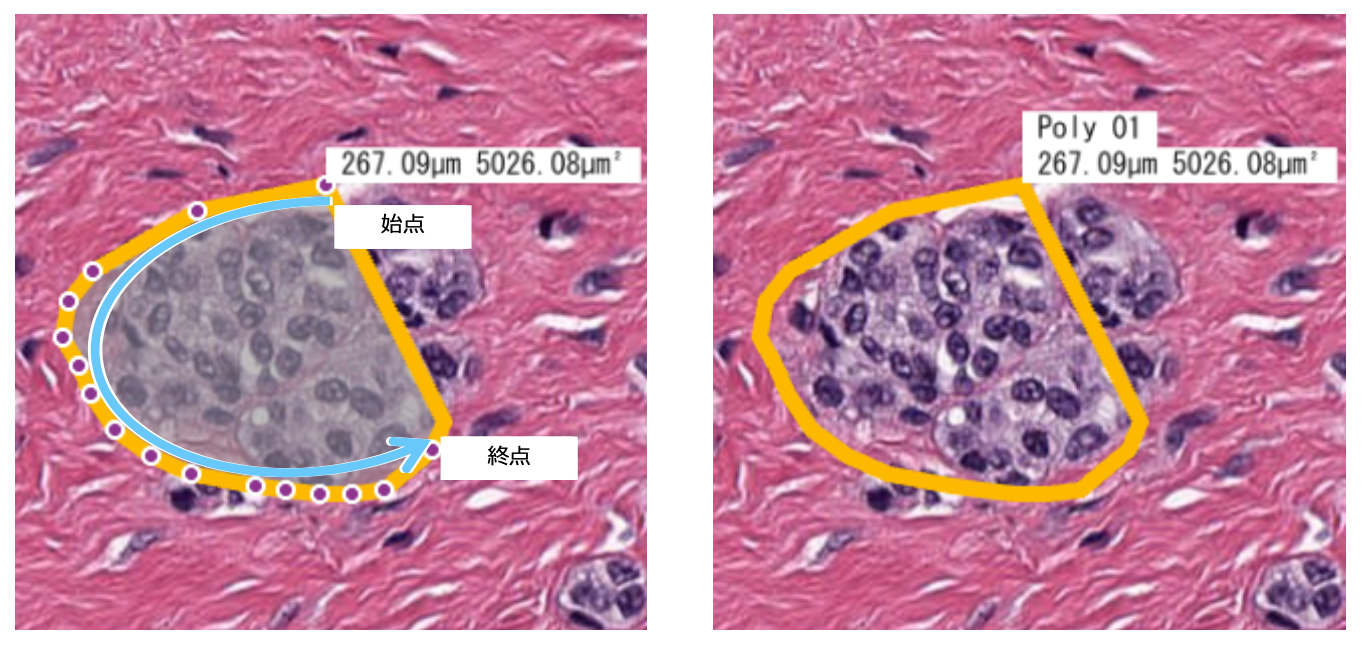

(2) ボリコン
始点から終点までマウスをドラッグすると領域を描画
※ 終点から始点までの距離が離れている場合、最後の辺は直線で描画されます。
計測値: 周の⻑さと面積

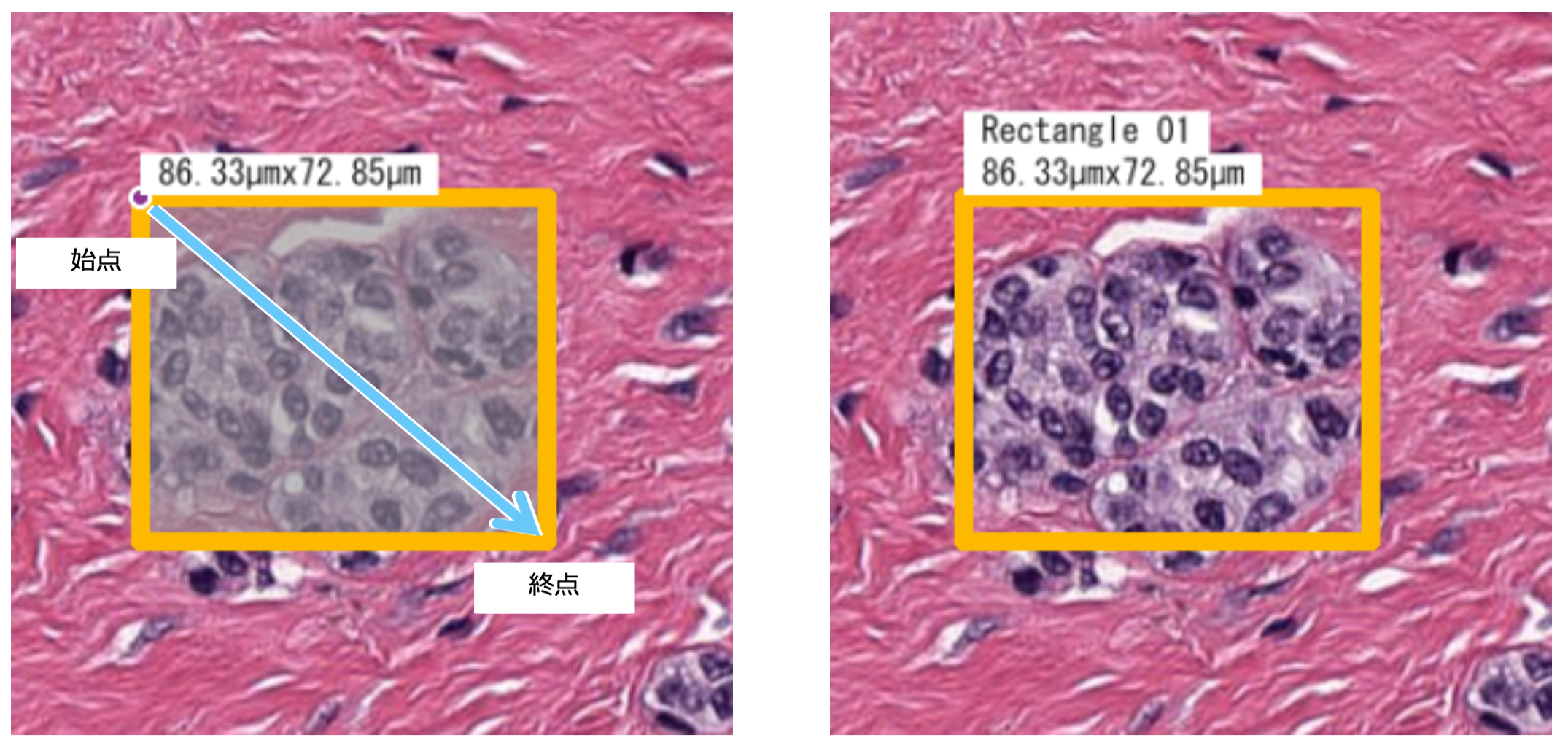

(3) 四角
始点から終点までマウスをドラッグすると領域を描画
計測値: 横と縦の⻑さ

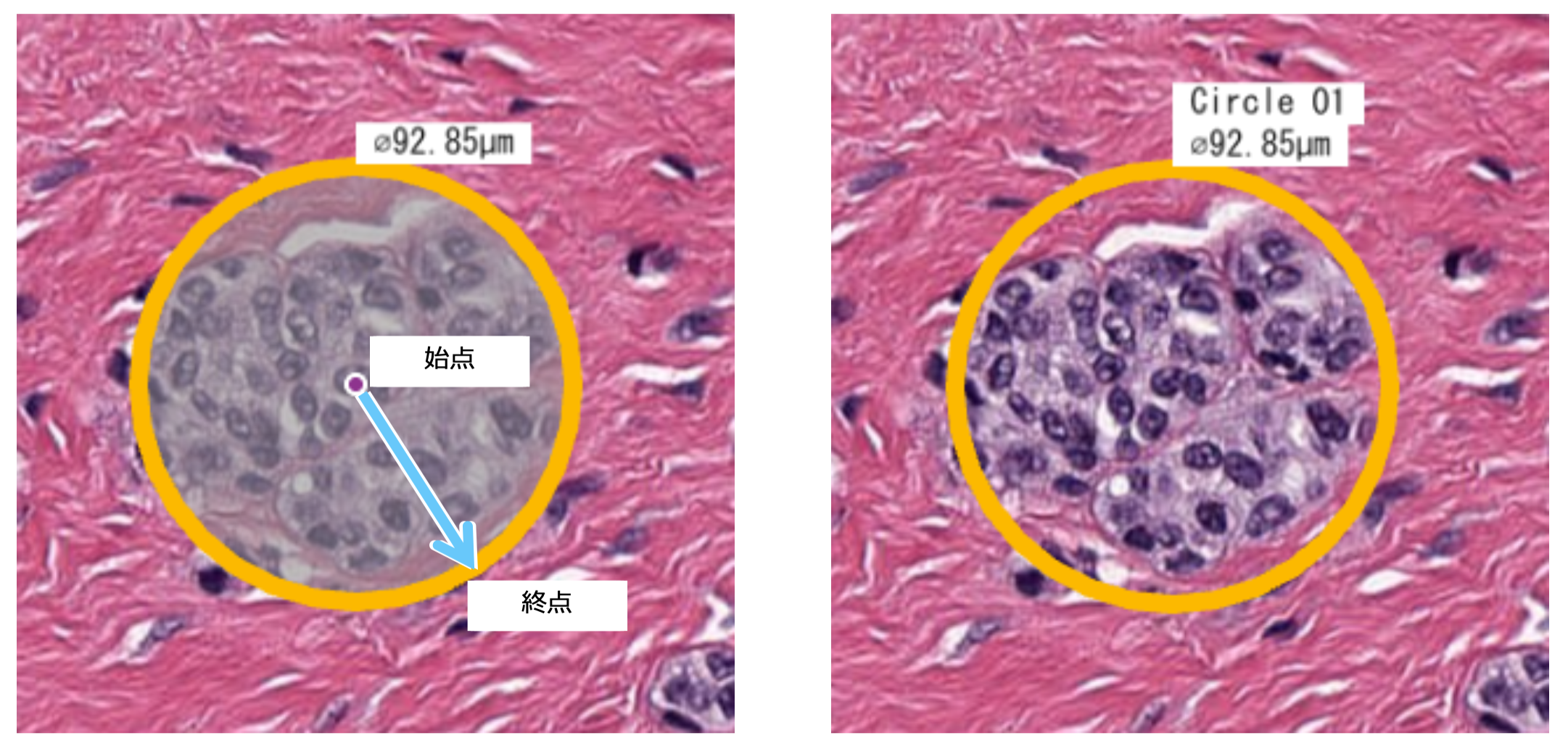

(4) 円
始点を中心点とし、終点を半径としてマウスでドラッグすると円を描画
計測値: 直径
(5) 点
マウスでクリックした位置に点を描画(ダブルクリックで描画を終了)

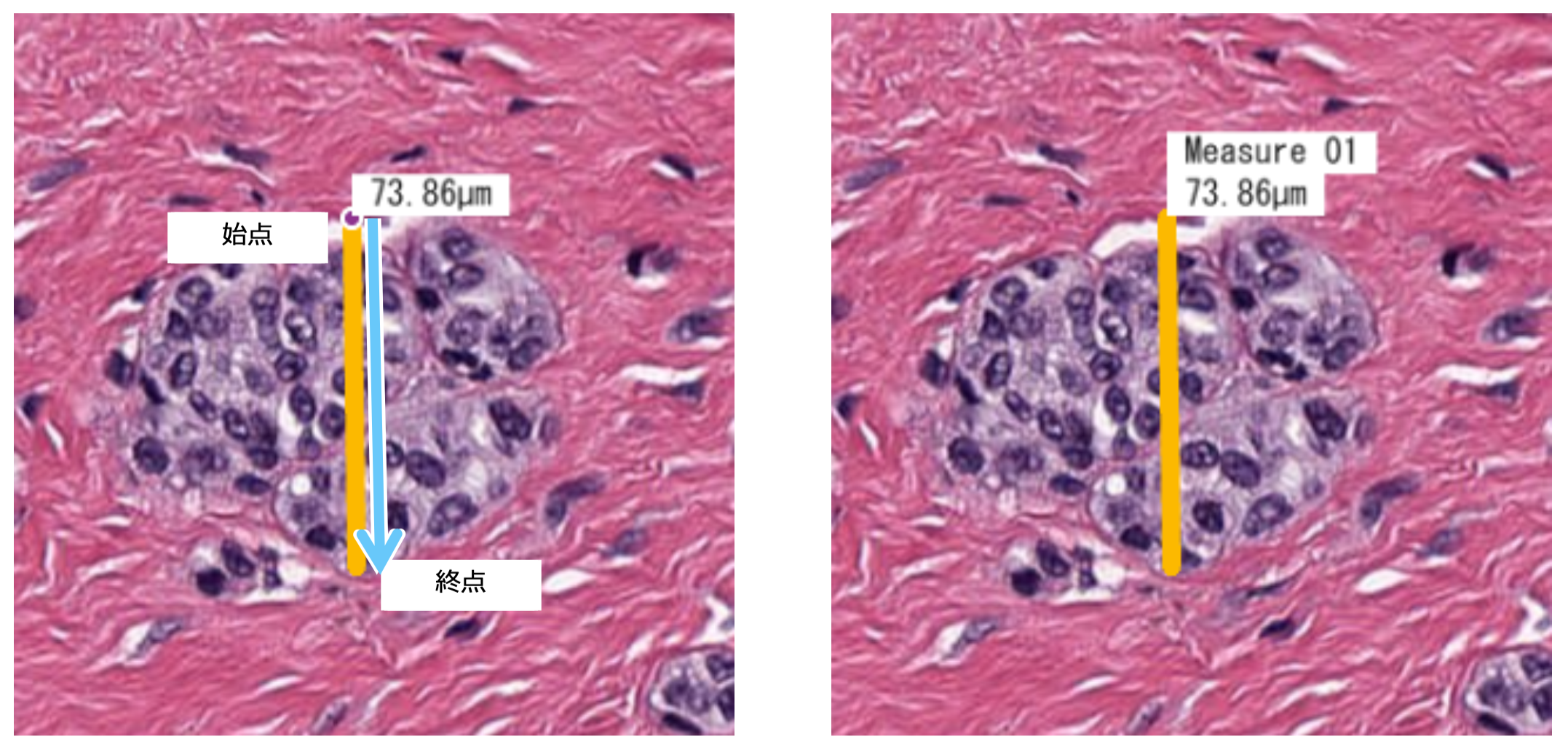

(6) ものさし
始点から終点までマウスをドラッグすると直線を描画
計測値: 始点から終点までの⻑さを表示

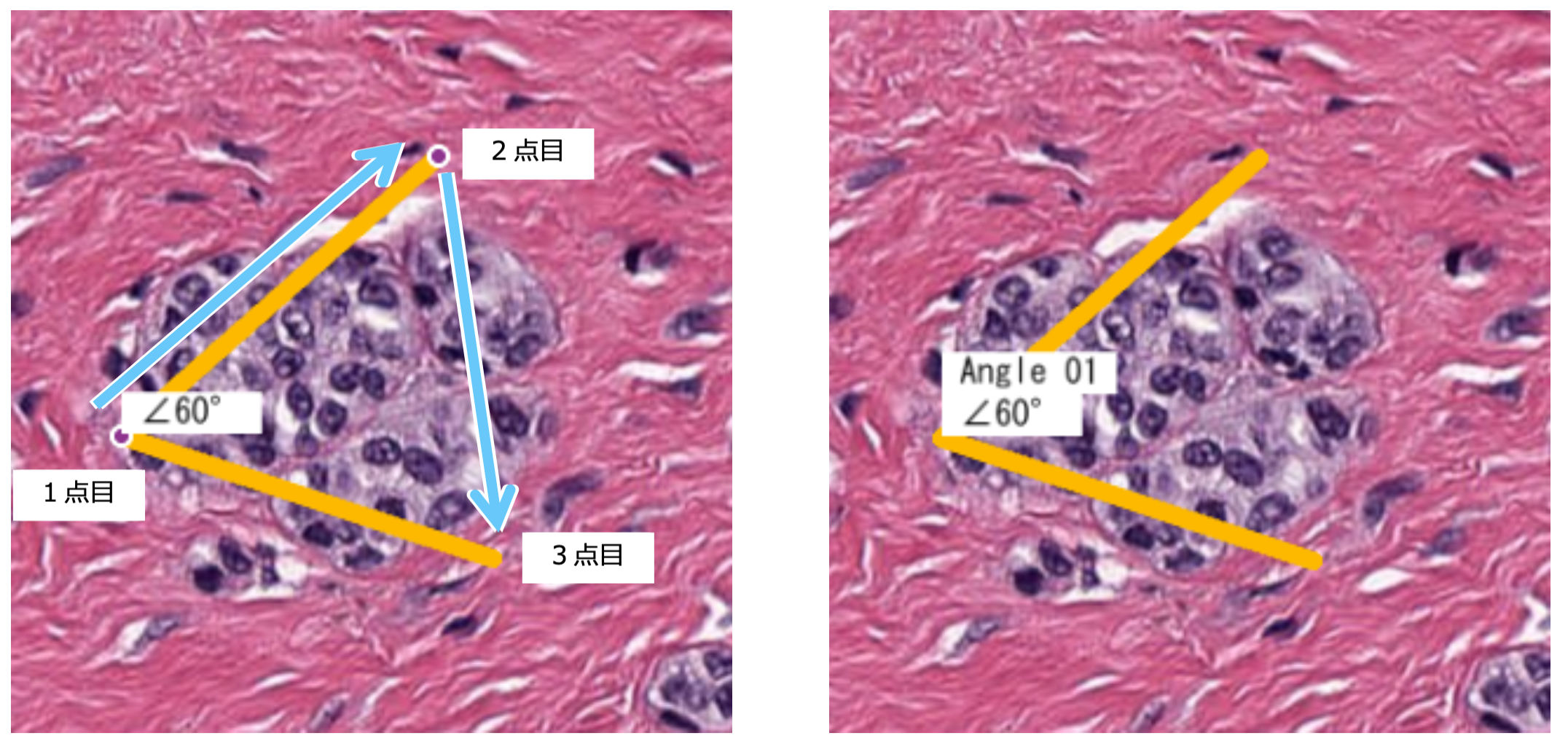

(7) 角度
1 点目を中心点とし、2 点目と 3 点目をクリックで角度を描画
計測値: 角度

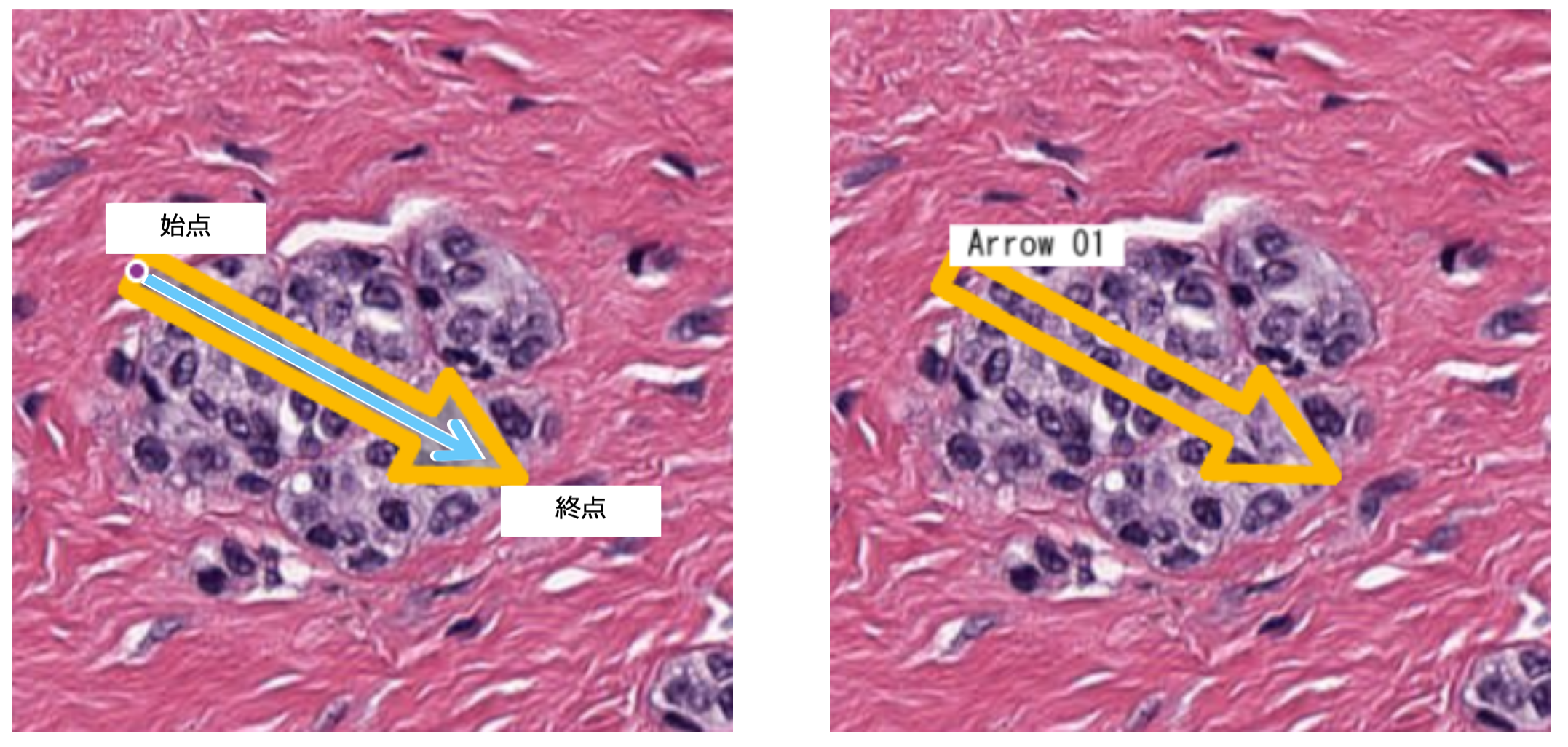

(8) 矢印
始点から終点までマウスをドラッグすると矢印を描画

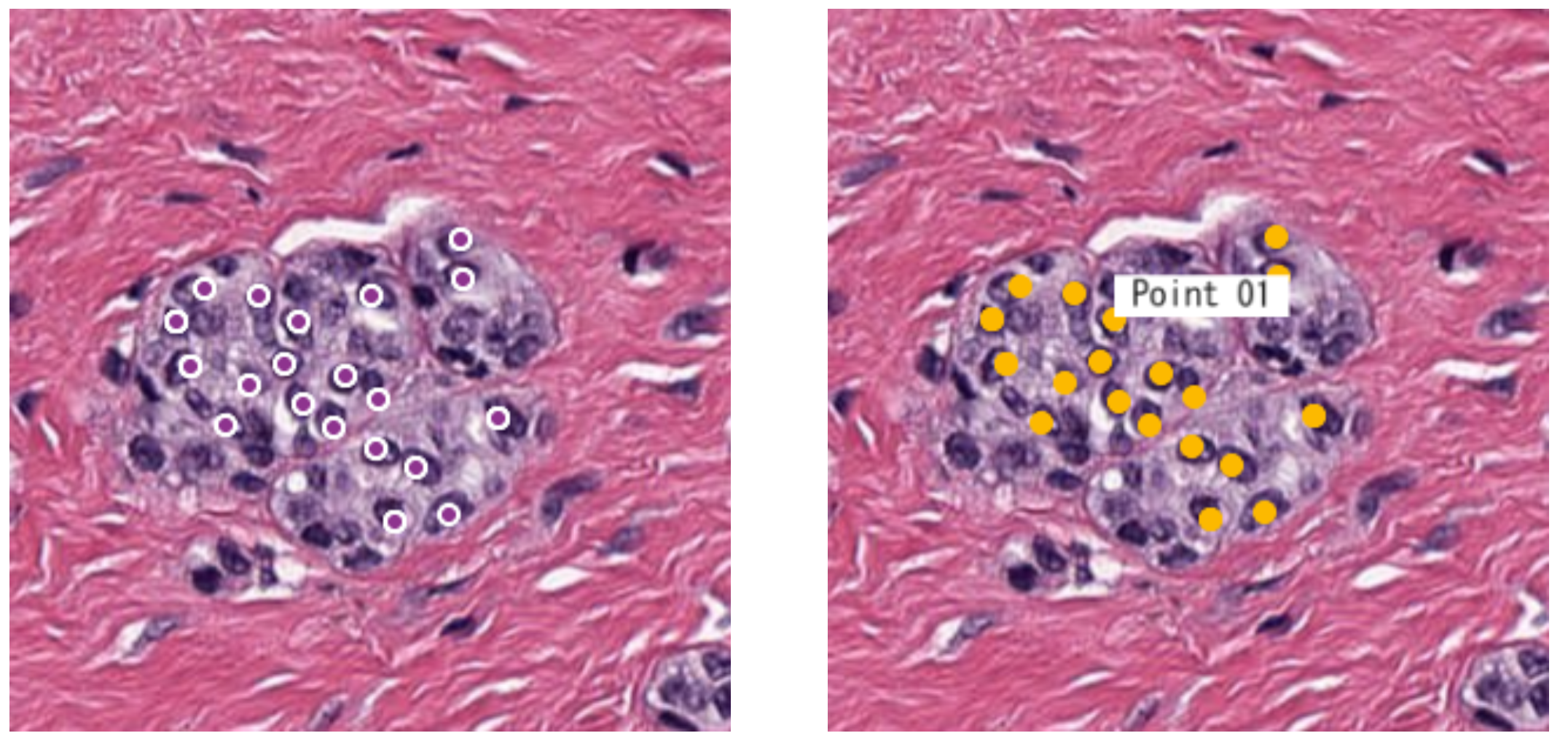

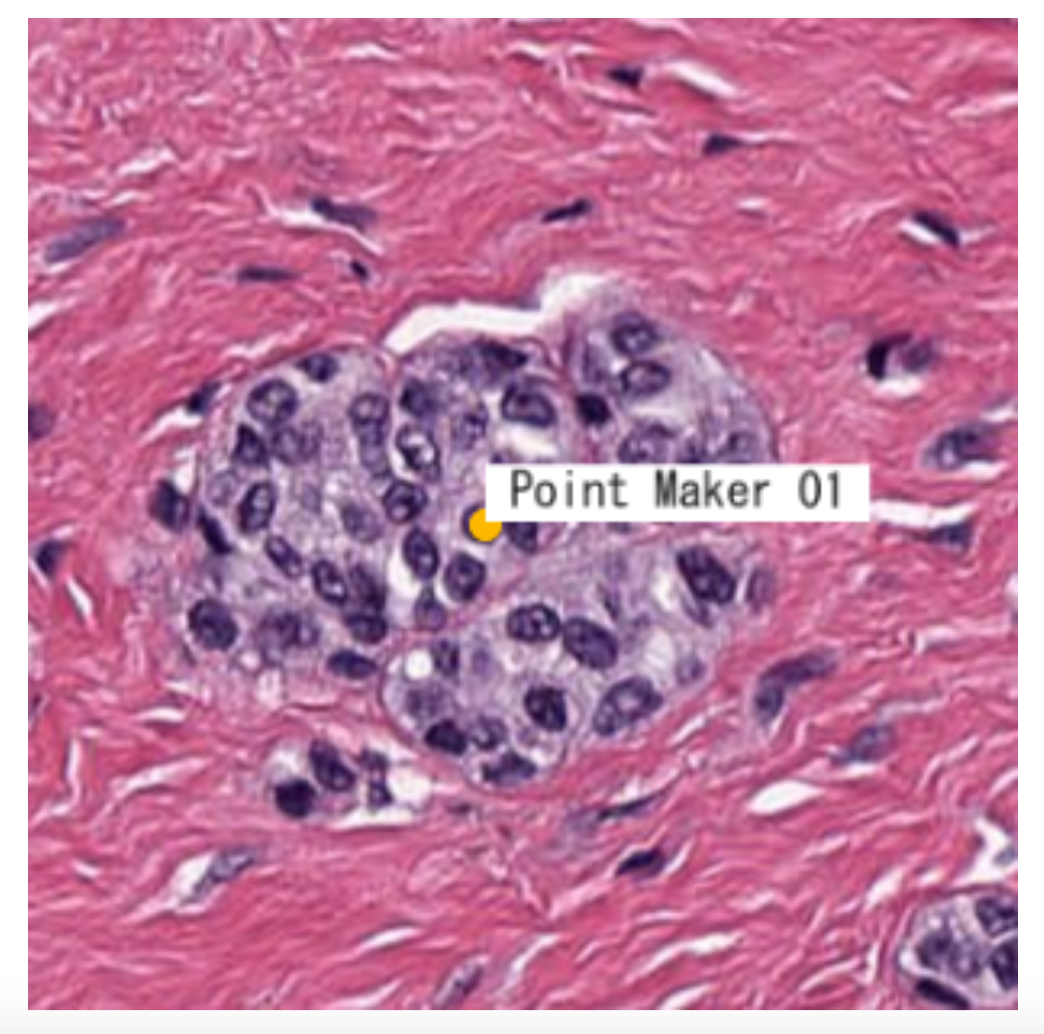

(9) Point マーカー
クリックすると Point マーカーを描画

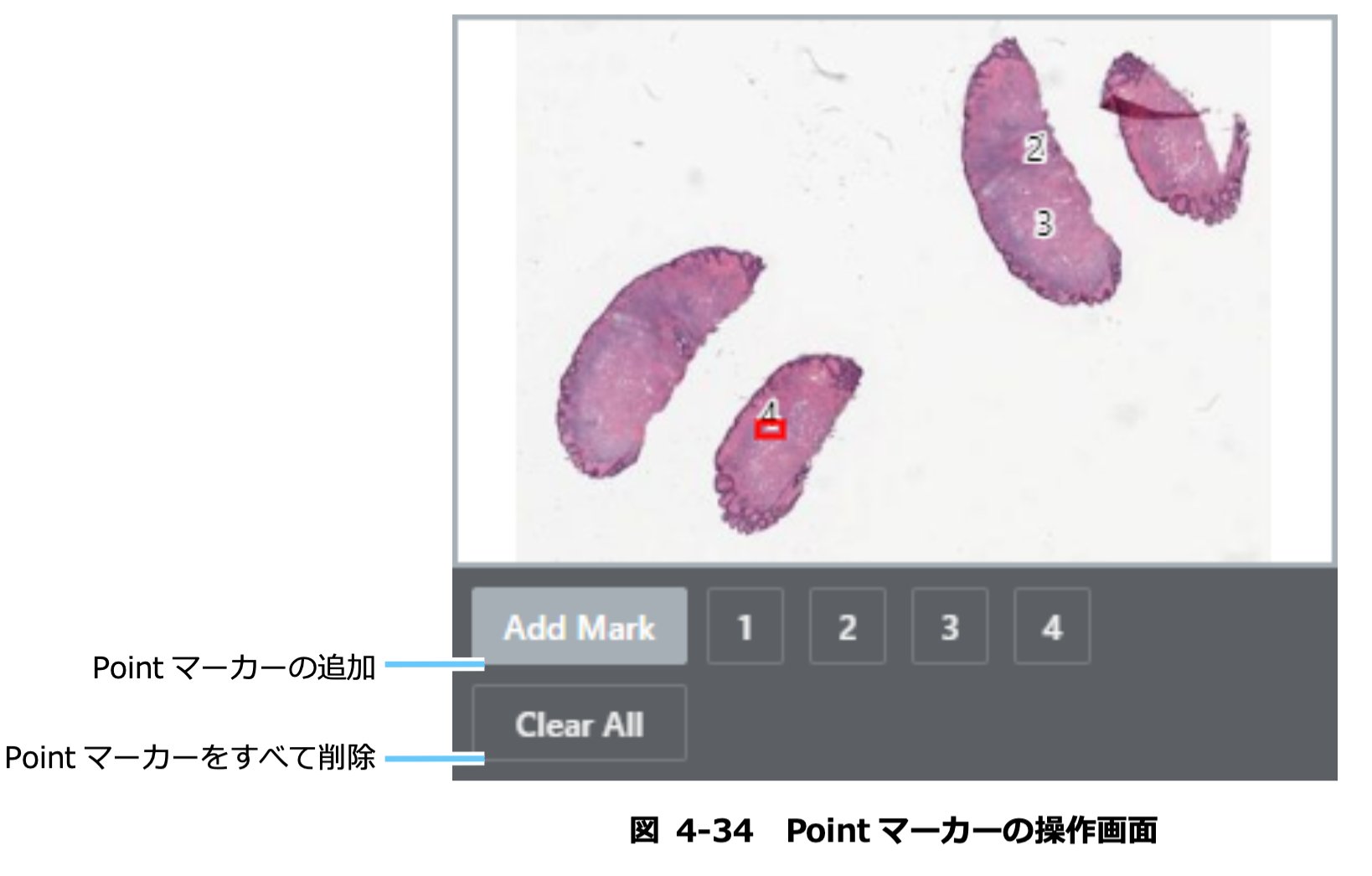

Point マーカーは画像データ表示画面右下の Point マーカーの操作画面でも描画できます。
